Ръчен редактор - Инструкция
PDF ИнструкцияОпитахме се да проектираме ръчния редактор по възможно най-простия начин, така че да може да се използва дори от потребители с ограничен компютърен опит. Въпреки това е необходимо кратко въведение и малко практика. След като свикнете с него, създаването на модели на рязане ще бъде бързо и лесно.

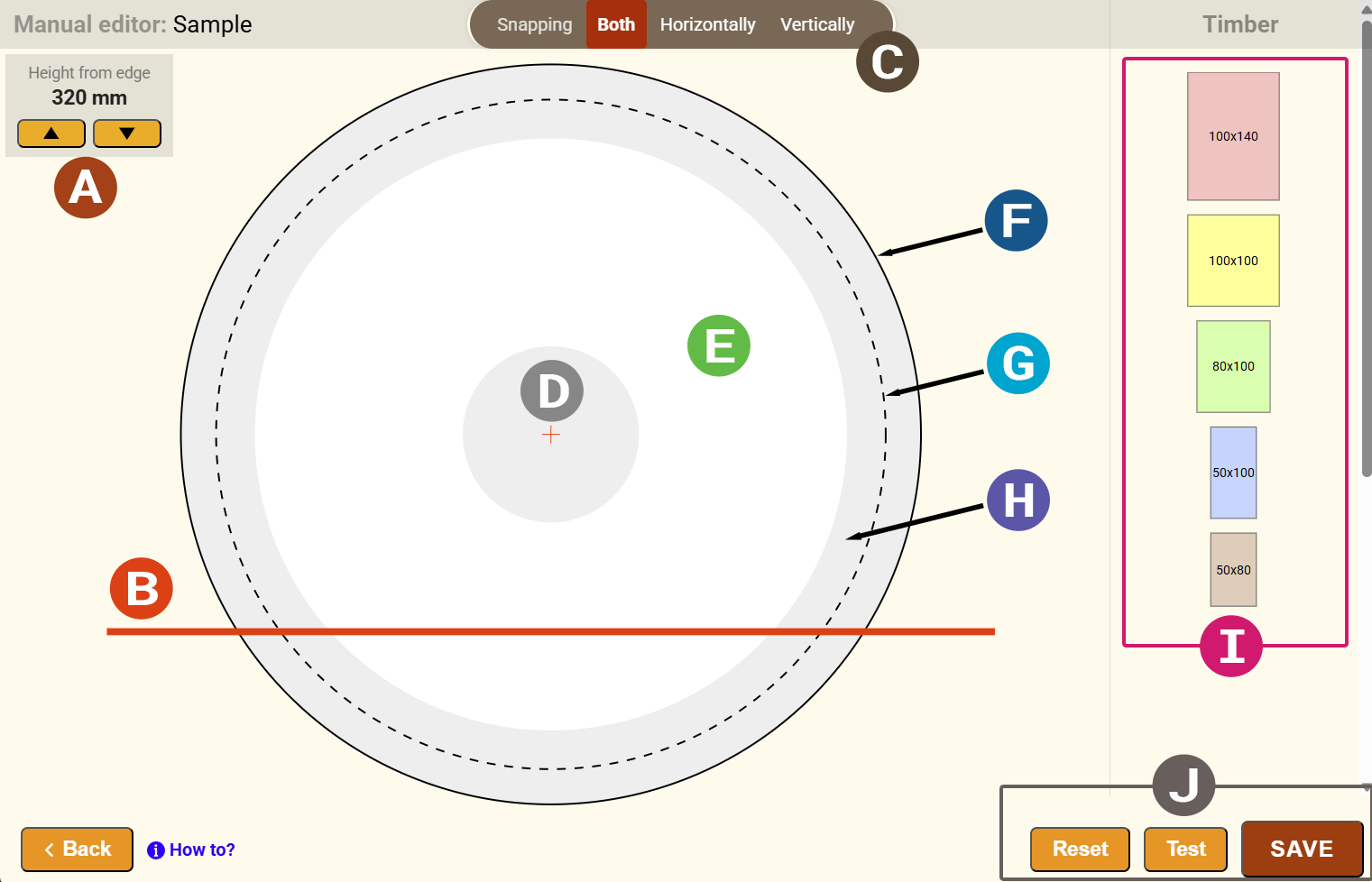

A | Настройване на основната равнина на рязане |
|---|---|
B | Основна режеща равнина (baseline) |
C | Прилепване |
D | Сърцевина |
E | Беловина |
F | Диаметър на дебелия край |
G | Диаметър в тънкия край |
H | Зона със закръглен край на дъска |
I | Продукти за дървен материал |
J | Бутони за обработка на модела |
Настройване на основната равнина на рязане (baseline)
Задайте височината на основната равнина на рязане (базовата линия) с помощта на бутоните в горния край.
Модел без завъртане
При модели без завъртане на трупа червената линия – базовата линия – представлява долната граница, под която не могат да се поставят елементи от дървен материал. Нейната минимална височина, измерена отдолу, се определя от типа на зададената машина или от нейния параметър „минимална височина на рязане“.
Модел със завъртане
При модели със завъртане разположението на базовата линия е произволно. Основното условие е след завъртането основата, определена от базовата линия, да е достатъчно широка за стабилното позициониране на трупа. По-тънката успоредна червена линия показва минималната дебелина на последната дъска, така че елементите от дървен материал в тази зона трябва да бъдат поставени по-високо и трябва да излизат отвъд тази линия. Разстоянието между базовата линия и минималната дебелина е определено за съответната машина чрез параметъра „минимална дебелина на последната дъска“.
Вмъкване на елементи от дървен материал
От дясната страна в секцията на редактора са показани елементите от дървен материал, зададени към модела на рязане. За да поставите дървен материал върху зоната на трупа, щракнете върху избрания елемент. Елементът от дървен материал ще бъде поставен автоматично върху зоната на трупа.
Поставяне на дървен материал
Започнете, като поставяте дървения материал върху базовата линия отляво надясно. Поставете курсора върху елемента от дървен материал, натиснете бутона на мишката и плъзнете елемента до мястото върху профила на трупа, където искате да бъде позициониран. Постепенно поставяйте останалите елементи от дървен материал отляво надясно на слоеве. Когато елементът от дървен материал е в правилната позиция и на правилното разстояние (за ширината на среза) от другия дървен материал, ще се появи тънка синя линия (или линии) и елементът ще прилепне точно на мястото си, така че да се запази ширината на рязане. Освободете бутона на мишката и елементът от дървен материал ще бъде поставен правилно.
Завъртане / изтриване на елементи от дървен материал
Елементите от дървен материал могат да се завъртат или изтриват. Поставете курсора върху елемента от дървен материал и натиснете клавиша "R", за да го завъртите, или клавиша "D", за да изтриете съответния елемент.
Прилепване
Системата автоматично прилепва елемента от дървен материал (хоризонтално и вертикално) към вече поставените в зоната. Въпреки това в някои случаи е необходимо прилепването да се изключи. За тази цел в горната част на редактора има превключвател, чрез който една от посоките на прилепване може да бъде изключена. Например, ако изберете вертикалната опция, хоризонталното прилепване ще бъде изключено и ще можете да премествате елемента свободно във всяка точка в хоризонтална посока.
Мащабиране - увеличение
Чрез завъртане на колелцето на мишката моделът на рязане може да бъде увеличаван или намаляван.
Тестване и запазване на модела
След като поставите няколко елемента от дървен материал, препоръчваме редовно да проверявате модела, като натискате бутона Test. Ако позицията на някой елемент от дървен материал е неправилна, системата ще маркира проблемните елементи. Ако моделът е завършен, натиснете бутона Запази, моделът ще бъде записан в нашата система, отделните стъпки на рязане ще бъдат генерирани и изпратени към мобилното приложение.
